带有螺旋圈和单卡爪调节装置的车床卡盘

可适配各种形状不规则的工件，种类齐全

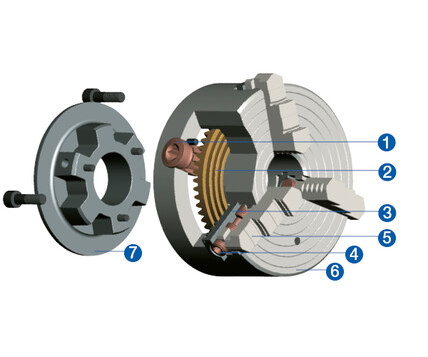

借助径向排布的驱动（1，已经过硬化处理），力通过锥形啮合传递到（已经过硬化处理）的螺旋圈（2）上，并通过螺纹继续传递到卡爪座（3，已经过硬化和磨光处理）、轴（4，已经过硬化处理）和翻转卡爪（5，已经过硬化和磨光处理）。可通过扭转轴来设定工件位置。钢制盘身（6），盖子（7）。

用于加工形状不规则的工件，外径160-630 mm；夹紧力可达105 kN
