RVM

五轴偏心夹具

连接灵活、便于触及、加工精密、操作简单

RVM是一种手动机械操作式部件夹具，无需转换力，所有常见材料均能夹紧。

它坚固但又纤细的设计提供了极高的稳定性和触及性，适合各种各样工件的五轴加工，只需夹紧，便一切无忧。RVM可用于所有常见铣床，是一款采用了偏心设计的夹具（单个夹具）。

We need your consent to load the YouTube video service. By accessing the YouTube-video, your personal data will be transmitted to the platform operator and third countries. Further information on this can be found in our privacy policy.

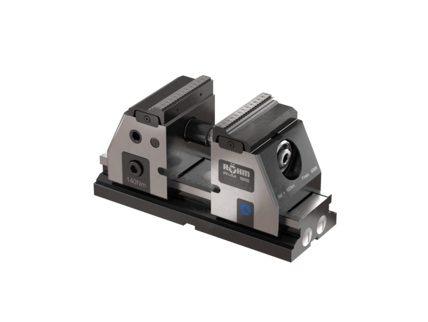

  1. 具备快换接口的顶部钳口
  2. 用于产生夹紧力的带有轴承的主轴
  3. 坚固又纤细，且具有最小干涉轮廓的基爪
  4. 用于松开和锁定固定式底座钳口的中央膨胀螺栓
  5. 带有刻度尺的底座板，用于调整和预定位固定式底座钳口
  1. 易于清洁的开放式设计
  2. 用于松开主轴套筒的快速锁合件
  3. 螺纹套筒——与主轴连接构成强力夹紧单元
  4. 螺纹孔，用于旋入式工件挡块

灵活固定到机台上

  • 用螺栓穿过底座凹槽（可使用T型块进行对准）
  • 通过零点夹紧系统（适用EasyLock Ø25/M12）
  • 通过压板固定在凹槽外轮廓上（可通过T型块进行对准）。凹槽长度适合带有350x350mm载板的零点夹紧系统。

和工件上

  • 钳口快速更换系统在数秒内即可完成钳口更换
  • 极大的夹持范围，可加工各种尺寸和几何形状的工件

较低的干涉轮廓带来理想的接近性

  • 针对工具优化的设计：可以使用短小精悍的夹具，所产生的振动较小，从而让工具静止的时间得以延长
  • 理想的碎屑排出
  • 较低的结构高度

加工精密——将机床的精确分毫不差地传递到工件中

  • 只需夹紧即可，能够简化工件上的加工操作
  • 夹紧力总和最高可达80kN，每个钳口最高可达40kN

操作简单

  • 可自由定位的夹紧中心可在底座凹槽上随意调整​
  • 钳口快速更换系统可快速设置夹持范围，缩短停机时间​
  • 高达195mm的极大夹持范围，可加工各种尺寸和几何形状的工件
  • 通过快速膨胀螺栓和刻度尺可迅速完成改装
  • 同一把扳手即可完成夹紧和操作，操控时只需一把工具在手
  • 用于主轴套筒的快速锁合件螺栓
  • 易于清洁

下载RVM手册
