Силовые зажимы

Для рационального центрирующего зажима на фрезерных станках или обрабатывающих центрах до 55 кН, ход до 18 мм

KZS является центрирующим зажимным устройством, которое может зажиматься гидравлически или пневматически, в зависимости от конструкции, как правило, в обрабатывающем центре. Он используется для стационарного, центрального зажима круглых или угловых заготовок, которые затем подвергаются обычной обработке. Загрузка в основном автоматизирована с помощью робота или системы захвата в обрабатывающем центре. По сравнению с аналогичными изделиями он отличается сочетанием большого усилия зажима, большого хода губки и низкими мешающими контурами.

Для соединения зажимных губок имеются два интерфейса - проверенное поперечное смещение, всегда одинаковое расположение для быстрой смены зажимных губок или для гибкости с остроконечными зубьями, расположенными под углом 1,5x60°. Опционально зажимы серии KZS могут быть оснащены встроенными индуктивными датчиками хода. Они используются для управления зажимами и обеспечивают оптимальный контроль процесса для максимальной надежности процесса.

Соединения геометрически идентичны силовым зажимным блокам Schunk.

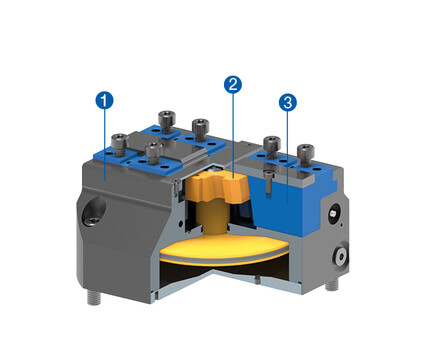

1: Малые мешающие контуры для наилучшей доступности

2: Система клиновых крючков со встроенным пневматическим приводом для высокой грузоподъемности

3: НОВИНКА: Повышенное усилие зажима и увеличенный диапазон зажима благодаря большому ходу губки


KZS-P

пневматический привод, зажимное усилие до 55 кН, ход губок 6 мм,
Подробнее в интернет-магазине

KZS-H

гидравлический привод, усилие зажима до 45 кН, ход губок 3,5 мм
Подробнее в интернет-магазине

KZS-PG

пневматический привод с большим ходом зажима до 21 кН, ход губок 18 мм, зажимное усилие до 21 кН
Подробнее в интернет-магазине

KZS-HG

гидравлический привод, привод с большим усилием зажима до 50 кН, ход губок 18,2 мм
Подробнее в интернет-магазине
