DER HSK-FLEX. VON RÖHM.
Der erste modular aufgebaute Werkzeugspanner von RÖHM erlaubt schnelle kundenspezifische Lösungen
Der HSK-FLEX ist ein Werkzeugspanner für automatisch spannende Maschinen mit Spindelantrieb. Er wird direkt in die Werkzeugspindel eingeführt, in den Rotor des Antriebsmotors also, der zu diesem Zweck als Hohlwelle ausgeführt ist. Ausgelegt insbesondere für Bearbeitungsmaschinen, die mit hoher Drehzahl arbeiten, ist er mit der hierfür geeigneten HSK-Schnittstelle ausgerüstet.
Zwei Merkmale zeichnen den HSK-FLEX aus:
Es handelt sich um den ersten modular aufgebauten Werkzeugspanner von RÖHM. Er erlaubt es, Werkzeugspindeln unterschiedlichster Länge und Innenkontur schnell und effizient auszurüsten. Damit beseitigt der HSK-FLEX eine Engstelle in der Maschinenbaupraxis – bei der Erstausrüstung und auch beim Modernisieren.
Zweitens ermöglicht er den Zugang zu den besonders gut handhabbaren HSK-Spannsätzen von RÖHM.
WO?
- Automatisierte Bearbeitungsmaschinen (z.B. Fräsmaschinen, Schleifmaschinen, Maschinen zur Holzbearbeitung und CNC-Bearbeitungszentren)
- Andere Automatisierungsanwendungen mit HSK-Schnittstelle und Wechselsystem
WOFÜR?
- Vorrichtung zum automatischen Spannen und Wechseln des Werkzeugs in der Werkzeugspindel
- Erst- und Folgeausrüstung von Werkzeugspindeln mit kundenspezifisch individueller Länge und Innenkontur
WARUM?
- Durch Modulbausystem gegenüber konventionellen Werkzeugspannern schnellere Auslegung, Fertigung und Lieferung möglich
- Ausrüstung auch sehr kleiner Werkzeugspindeln möglich – kürzere Baulänge gegenüber konventionellen Werkzeugspannern
- Dank speziell konstruiertem HSK-Spannsatz weniger Bearbeitung am Spindelrotor zum Einpassen nötig
- Weniger Verschleiß an der Werkzeugspindel in der Anwendung
- Spannen des Werkzeugs mit viel geringerer Federkraft bei gleicher Spindeleinzugskraft möglich
WIEVIEL
- Gleiche Leistung und Lebensdauer wie konventionelle Werkzeugspanner
- Ausgezeichnetes Preis-Leistungs-Verhältnis
Vier Spitzenkräfte am Start.
Von XS bis XL: Baulängen-Spektrum des HSK-Flex
450 mm* – 800 mm
* Um 30 %, bis zu 72 cm, kürzer als konventionelle Ausführungen
Aus vorgeplanten Modulen entstehen effizient individuelle Werkzeugspanner

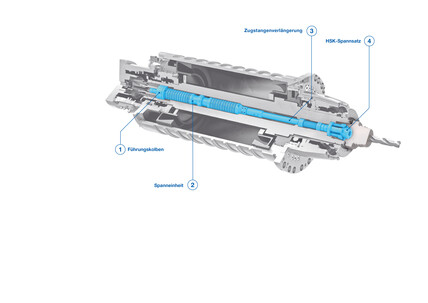

In der Maschinenausrüstung bilden Werkzeugspanner oft einen Lieferengpass. Ihrer Komplexität wegen liegen sie nicht auf Vorrat bereit. Insbesondere aber, wenn Sonderlängen gefragt sind, muss man als Maschinenbauer auf sie warten. Nicht so bei RÖHM. Ausgehend von der Erkenntnis, dass nicht alles an einem Werkzeugspanner individuell sein muss, wurde er in ein Modulsystem überführt. Es erlaubt die Vorproduktion einzelner Komponenten und deren effiziente Montage zum individuellen Endprodukt. Der HSK-FLEX besteht aus vier Komponenten.
Der HSK-FLEX schafft Zugang zu Spannsätzen der Spitzenklasse
Eine HSK-Schnittstelle ist eine HSK-Schnittstelle, könnte man meinen, denn es gibt ja eine Norm, die alles regelt. Tut sie aber nicht. Genormt sind nur die Geometrien der Spannsatz-Innenkontur und die der Werkzeug-Außenkontur. Wie etwa der Spannsatz im Detail konstruiert ist, bleibt Herstellersache. Aus mechanischer Sicht bilden HSK-Spannsätze von RÖHM eine Klasse für sich. Der HSK-FLEX öffnet den Zugang zu ihr.
Kürzer als andere Werkzeugspanner
Eine besondere Herausforderung sind kurze Werkzeugspindeln. Konventionelle Werkzeugspanner kommen hier an technische Grenzen: Spanneinheiten brauchen eine gewisse Mindestlänge, um die nötige Federkraft zu erzeugen. Beim HSK-FLEX ist sie viel geringer. In Verbindung mit dem besonderen Spannverhalten des HSK-Spannsatzes von RÖHM erlaubt das insgesamt kürzere Baulängen.
