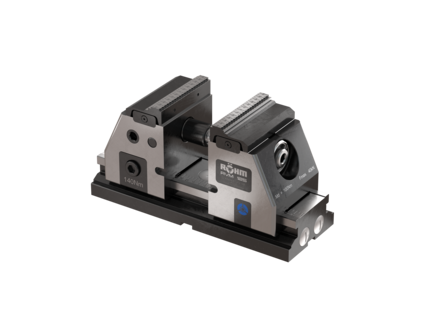

RVM
5-Achs-azentrisch-Spanner
Flexible Anbindung, optimale Zugänglichkeit, präzises Bearbeiten, leichte Handhabung.
Der RVM ist ein manuell mechanisch betätigter Bauteilspanner ohne Kraftübersetzung zur Spannung von allen gängigen Materialien.
Sein massives und zugleich schlankes Design biete sehr hohe Stabilität und Zugänglichkeit. Er eignet er sich zur fünfachsigen Bearbeitung verschiedenster Werkstücke in nur einer Aufspannung. Verwenden lässt sich der RVM in allen gängigen Fräsmaschinen. Er ist ausgelegt als azentrischer Spanner (Einfachspanner).
Wir benötigen Ihre Zustimmung, um den YouTube Video-Service zu laden. Durch Abruf des YouTube-Videos werden Ihre personenbezogenen Daten an den Plattformbetreiber sowie Drittstaaten übermittelt. Weitere Informationen hierzu entnehmen Sie unserer Datenschutzerklärung.
- Aufsatz-Spannbacken mit Backen-Schnellwechselgeometrie
- Gelagerte Spindel zur Spannkrafterzeugung
- Massive und dennoch schlanke Grundbacken für minimale Störkontur
- Zentrale Spannschraube zum Lösen und Arretieren der festen Grundbacke
- Grundkörper mit Maßskala zum Verstellen und Vorpositionieren der festen Grundbacke
- Reinigungsfreundliches offenes Design
- Schnellverschluss zum Lösen der Spindelhülse
- Gewindehülse – bildet in Verbindung mit der Spindel die Kraftspanneinheit
- Gewindebohrung für verschraubbaren Werkstückanschlag
Flexible Anbindung an Maschinentisch
- mit Schrauben durch die Grundschiene (Ausrichtung über Passnutensteine möglich)
- über Nullpunktspannsystem (für EasyLock Ø25/M12)
- mittels Spannpratzen an der Schienenaußenkontur (Ausrichtung über Passnutensteine möglich). Schienenlängen passend für Nullpunktspannsysteme mit Trägerplatte 350x350mm.
und Werkstück
- Backenschnellwechselsystem für Backenwechsel innerhalb von Sekunden
- Sehr großer Spannbereich zur Bearbeitung von Werkstücken verschiedenster Größe und Geometrie
Ideale Zugänglichkeit durch geringe Störkontur
- Werkzeugoptimiertes Design: Kurzspannende Werkzeuge können eingesetzt werden; Dadurch höhere Standzeit der Werkzeuge möglich durch geringe Schwingungen
- Optimaler Späneabfluss
- Geringe Bauhöhe
Präzises Bearbeiten - Überträgt Genauigkeit der Maschine ins Werkstück
- Durch nur eine Aufspannung, da Bearbeitungsoperationen am Werkstück reduziert werden können
- Hohe Spannkraft bis 80kN gesamt und 40kN pro Backe
Leichte Handhabbarkeit
- Frei positionierbares Spannzentrum durch einfache Verfahrbarkeit auf der Grundschiene
- Schnelle Spannbereichsverstellung durch Backen-Schnellwechselsystem reduziert Rüstzeiten
- Sehr großer Spannbereich bis 195mm zur Bearbeitung von Werkstücken verschiedenster Größe und Geometrie
- Schnelles Umrüsten durch Schnellspannschraube und Maßskala
- Gleicher Schlüssel für Klemmung und Betätigung und damit nur ein Werkzeug zur Bedienung notwendig
- Schnellverschlussbolzen für Spindelhülse
- Einfach zu reinigen
