Selbstzentrierende Lünetten

zur Abstützung schlanker Drehteile

Mit den selbstzentrierenden Lünetten leistet RÖHM einen wichtigen Beitrag zur Abstützung schlanker Drehteile auf Drehmaschinen und erfüllt jegliche Anforderungen nach einem großen Spannbereich ohne Wechselelemente, einer kurzen und stabilen Bauweise, hoher Zentrier- und Wiederholgenauigkeit sowie Genauigkeitsstabilität bei Spanndruckänderung und Zentralschmierung.

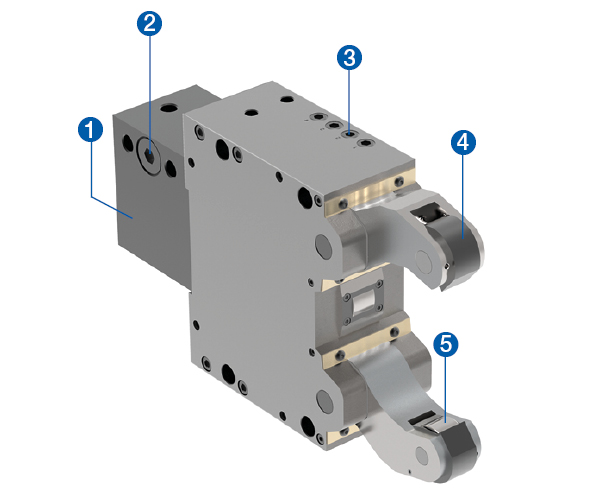

1: Hydraulische oder pneumatische Betätigung möglich

2: Sicherheitsventil zur Gewährleistung der Betriebssicherheit im Falle eines Druckabfalls (optional bei SLZ-047)

3: Zentralschmierung oder manuelle Schmierung je nach Einsatzzweck möglich

4: Alles Ausführungen mit und ohne Späneschutz erhältlich

5: Je nach Einsatzfall ballige oder zylinderische Rollen erhältlich (außer SLZK)


SLZN

Standardausführung mit rückseitig angebautem Zylinder zur Abstützung von schlanken Wellen zur rationellen Dreh- und Endenbearbeitung
Spannbereich: 8-350 mm (ohne Späneschutz)

Mehr im eShop

SLZNB

Variante mit seitlich angebautenmZylinder zur Abstützung von schlanken Wellen zur rationellen Dreh- und Endenbearbeitung
Spannbereich: 8-350 mm (ohne Späneschutz)

Mehr im eShop

SLZ

Schwere Ausführung mit rückseitig angebautem Zylinder zur Abstützung von schlanken Wellen zur rationellen Dreh- und Endenbearbeitung vorrangig für schwere Vollmaterialen
Spannbereich: 40-800 mm (ohne Späneschutz)

Mehr im eShop

SLZC

Extrem kompakte Ausführung zur Abstützung von schlanken Wellen zur rationellen Dreh- und Endenbearbeitung für große Spannbereiche
Spannbereich: 60-520 mm (ohne Späneschutz)

Mehr im eShop

SLZK

Ausführung mit schalen Spannarmen für enge Zwischenabstände, optimal für Kurbel- und Nockenwellen
Spannbereich: 8-250 mm (ohne Späneschutz)

Mehr im eShop

SLZV

Schleiflünette mit zurückziehbaren Armen

Mehr im eShop


Individuelle Lünetten

Individuell

Ausgewählte, individuelle Lösungen für spezielle Spannungen mit Lünetten in der Drehbearbeitung

SLZR

Lünette mit Betätigung über Kühlmitteldruck als Nachrüstlösung
