Lunis-Reihe: selbstzentrierende, hydraulisch betätigte Lünetten für Genauigkeiten bis 5 μ

zur Stützung von langen, schlanken Drehteilen während der Bearbeitung

Die Lunis ist eine selbstzentrierende, hydraulisch betätigte Lünette. Sie wird überwiegend auf CNC-Drehmaschinen zur Stützung von langen, schlanken Drehteilen während der Bearbeitung eingesetzt. Sie ermöglicht Rundlaufgenauigkeiten und Zylindrizitätstoleranzen von bis 5μ.

Schon in der Basisversion (ab Größe 08-105) sind die Lunis-Lünetten grundsätzlich abgedichtet. Für enge Bauräume gibt es die Variante Lunis-B mit seitlich angebautem Zylinder. Um das Eindringen von Späne, Kühlwasser oder Schmutz zu verhindern, können alle Bauformen mit Sperrluft beaufschlagt werden. Darüber hinaus gibt es optional einen Späneschutz.

In der Variante Lunis-SC können die Arme mit Kühlwasser beaufschlagt werden.

Die Lunis ersetzt die Röhm Lünetten der SLZN und SLZNB-Reihe. Der Name „Lunis“ kommt aus dem Lateinischen (lat: Luna, der Mond) und bezieht sich auf die Figur der halbmondförmigen Spannarme.


FÜR WEN

Automatisch spannende, horizontale und vertikale Drehmaschinen

FÜR WAS

Abstützung von langen, schlanken Drehteilen für höchste Genauigkeit bis 5μ beim Drehen

WARUM

  • Baukastensystem ermöglicht zahlreiche Kombinationen

  • Standardmäßig abgedichtetes Gehäuse

  • Standardmäßig Anschluss für Sperrluft

WIEVIEL

  • Ausgezeichnetes Preis-/Leistungsverhältnis

  • Geringer Luftverbrauch durch Abdichtung

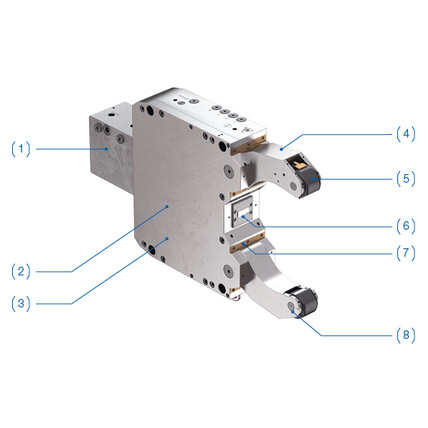

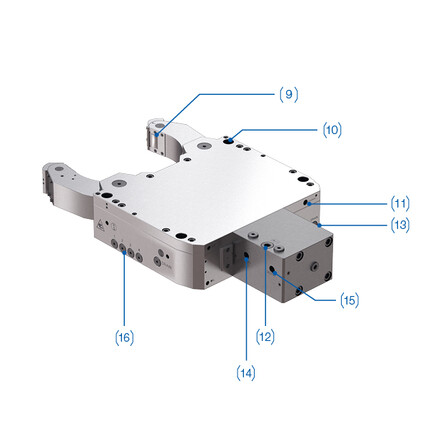

Das Spiel der Musiken - So funktioniert die Lunis

  1. Kolben (innen liegend)
  2. Kurvenstück (innen liegend)
  3. Rückholhebel (innen liegend)
  4. Spannarm, außen
  5. Option: Späneschutz
  6. Spannarm, Mitte
  7. Abstreifleiste
  8. Option: Exzenterverstellung
  9. Rollen
  10. Befestigungsbohrungen
  11. Sperrluftanschluss G1/8“
  12. Sicherheitsventil
  13. Anschluss für Zentralschmierung
  14. Hydraulikanschluss (Öffnen)
  15. Hydraulikanschluss (Schließen)
  16. Dosierpatronen (bei Option manuelle Schmierung, Schmiernippel)

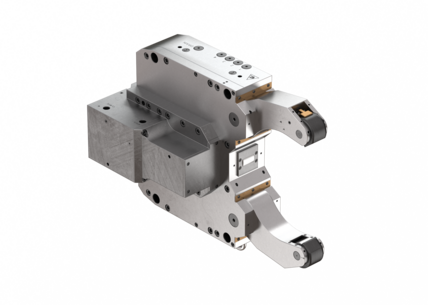

Lunis-S mit rückseitig angebautem Zylinder

Abgedichtete Ausführung mit rückseitig angebautem Zylinder zur Abstützung von schlanken Wellen zur rationellen Dreh- und Endenbearbeitung
Spannbereich: 8-480 mm (Optionen: Späneschutz, Kühlmitteldurchführung, Exzenterfeinverstellung, Näherungsschalter, Wegmesssystem, Rollenausführung)

Lunis-B mit seitlich angebautem Zylinder

Abgedichtete Ausführung mit seitlich angebautem Zylinder zur Abstützung von schlanken Wellen zur rationellen Dreh- und Endenbearbeitung
Spannbereich: 8-480 mm (Optionen: Späneschutz, Kühlmitteldurchführung, Exzenterfeinverstellung, Näherungsschalter, Rollenausführung)
