iJaw HMI-ANBINDUNG
Unter HMI-Anbindung verstehen wir die Integration der iJaw-Funktionen in die Steuerung der Werkzeugmaschine durch den Hersteller. Über das universelle Gateway können die Daten der iJaw an die Maschine übertragen werden. Die Maschinensteuerung hat dann in Echtzeit lesenden Zugriff auf die Daten. Sie können zu Steuer-, Regelungs- und Visualisierungszwecken genutzt werden.
MÖGLICHE ANWENDUNGEN:
- Limitierung der maximalen Drehzahl zur Vermeidung von Spannkraftunterschreitung
- Aktive Regelung des Spanndrucks im Stillstand
- Trendanalyse für Futterzustand
- Berechnungs-Tool für Mindestspannkraft
- Auslösung eines Maschinen-Stopp bei unterschreiten der Minimalspannkraft
- Und vieles mehr
Grundfunktionen
Messung der Spannkräfte von Innen- und Außenspannung im Stillstand und unter Rotation
Anzeige der Minimal- und Maximalspannkraft
Alarm bei Unter- oder Überschreitung der Spannkraft
Anzeige des Spannkraftverlaufes
Temperatur der iJaw
Ladestatus des Akkus
iJaw
Entdecken Sie die Möglichkeiten
DMG Display
Unser Entwicklungspartner DMG hat Balkenanzeigen für Spannkraft, Effizienz, Temperaturanzeige und Akku-Ladestatus in der Steuerung umgesetzt. Zur optimalen Nutzung der iJaw auf den DMG-Maschinen wurde außerdem der Spannkraftrechner cClamp realisiert.
WFL-Display
Unser Entwicklungspartner WFL setzt auf die Anzeige der Spannkräfte als Kurve und überwacht so den Spannkraftverlauf über einen Zeitraum. WFL nutzt die iJaw zum exakten Ausrichten von tonnenschweren Werkstücken.
Backengeometrien
Ein Satz Spannbacken besteht aus drei iJaw-Backen. In der Regel reicht eine Backe mit Sensorik für das Messen, sowie die drahtlose Datenübertragung. Die übrigen Backen haben keine Sensorik. Sie sind mechanisch baugleich und verfügen über entsprechende Auswuchtmassen für perfekten Rundlauf auch bei hohen Drehzahlen.
Alle Backen haben eine Konsole, die sich mit wechselbaren Spanneinsätzen individuell bestücken und damit an die Spannaufgabe anpassen lassen. Zum Schutz gegen abrasive und heiße Späne ist die Sendeeinheit mit einem Spezialkunststoff verschlossen.
- Konsolenbacke einstufig
- Spanneinsatz einstufig
- Plananlagebolzen
- Konsolenbacke zweistufig
- Spanneinsatz zweistufig
- Konsolenbacke Durchgang
- Spanneinsatz Durchgang
Lieferumfang OEM
Das iJaw-System besteht aus einem Satz Backen, wovon eine den Sensor enthält. Antenne, Kabel und das Gateway iJaw Connect stellen die Datenübertragung sicher.

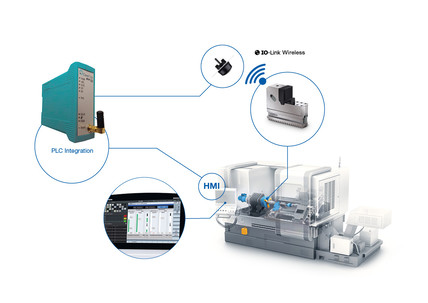

iJaw HARDWARE-ARCHITEKTUR
HMI-Anbindung
Wir nehmen uns die Natur zum Vorbild. Spannen und Greifen genau mit der erforderlichen Kraft. Wir nennen das SMARTER CLAMPING.
Dazu haben wir Spann- und Greiftechnik mit integrierter Sensorik entwickelt.
