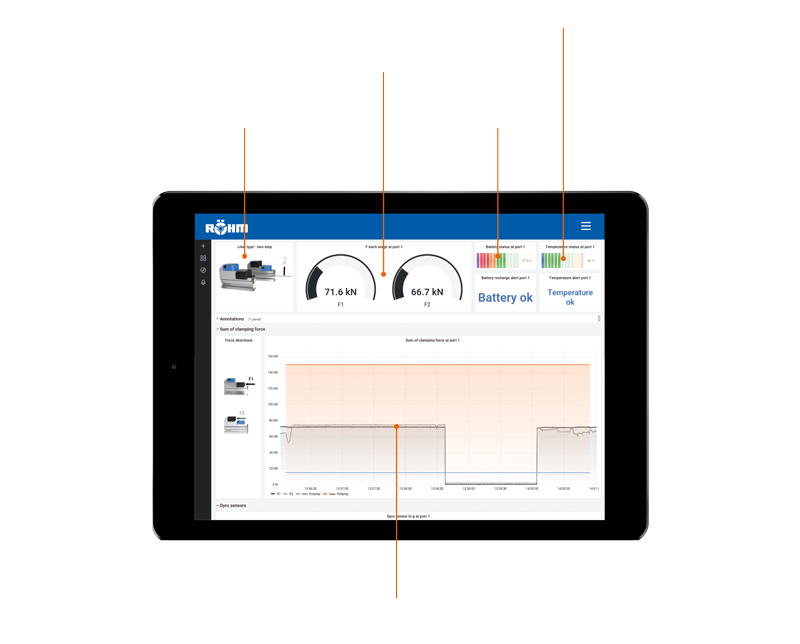

Mit der iJaw Mobile App verbinden Sie Ihre Backen mit dem System, legen Auftragsprojekte an, haben einen Blick in Echtzeit auf die Spannkräfte und analysieren Produktivität und Qualität Ihres Fertigungsloses.

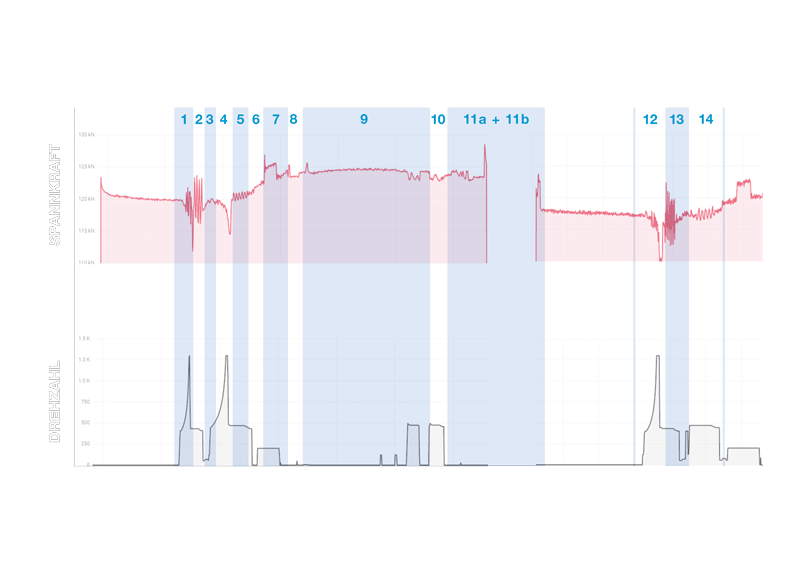

Die Grafik zeigt die Spannkraftdaten der Bearbeitung eines Drehteils. Die Kurven von Schruppen (1), Schlichten (4), Bohren (6) und Fräsen (10) haben bestimmte Charakteristiken. Das Ansteigen der Amplitude deutet auf steigende Wirkkräfte hin und das Abnehmen der Kurve auf höhere Drehzahlen.

Die Sichtbarmachung von Wirkkräften auf Werkzeug und Werkstück während des Zerspanungsprozesses eröffnet völlig neue Möglichkeiten bei der Optimierung des Bearbeitungsvorgangs. Jetzt können sich Maschinenbediener und Prozessoptimierer auf gemessene Daten stützen, wenn Sie Bearbeitungsprozesse beschleunigen möchten.

HOHER ZEITGEWINN IN DER SERIENFERTIGUNG
Die richtigen Wirkkräfte kennen, heißt mit maximal möglichen Bearbeitungskräften ans Werkstück heranfahren. Vorschub und Drehzahl werden optimal eingestellt, sodass sich die Bearbeitungszeit für ein Werkstück dramatisch verringern kann. Nicht nur in der Serienfertigung bedeutet das mehr Durchsatz und geringere Teilekosten.

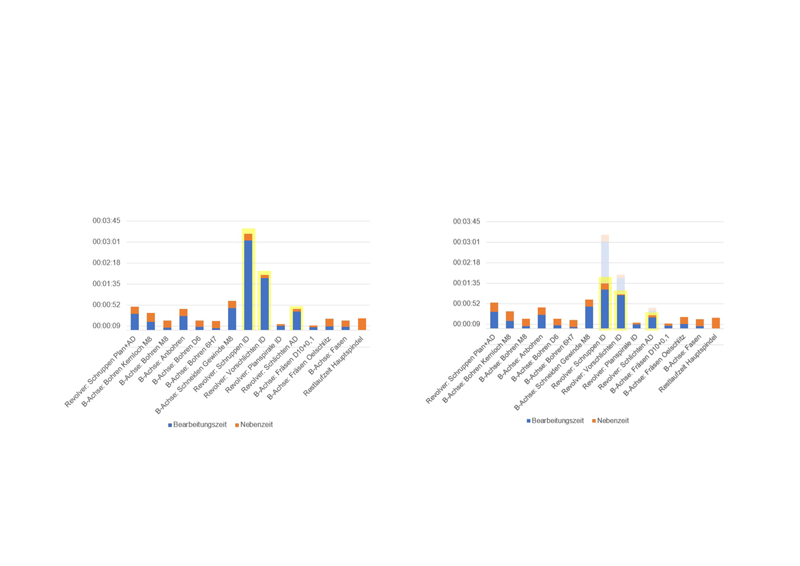

Warum steht die Maschine? Wann zerspant sie? Wie produktiv ist sie?

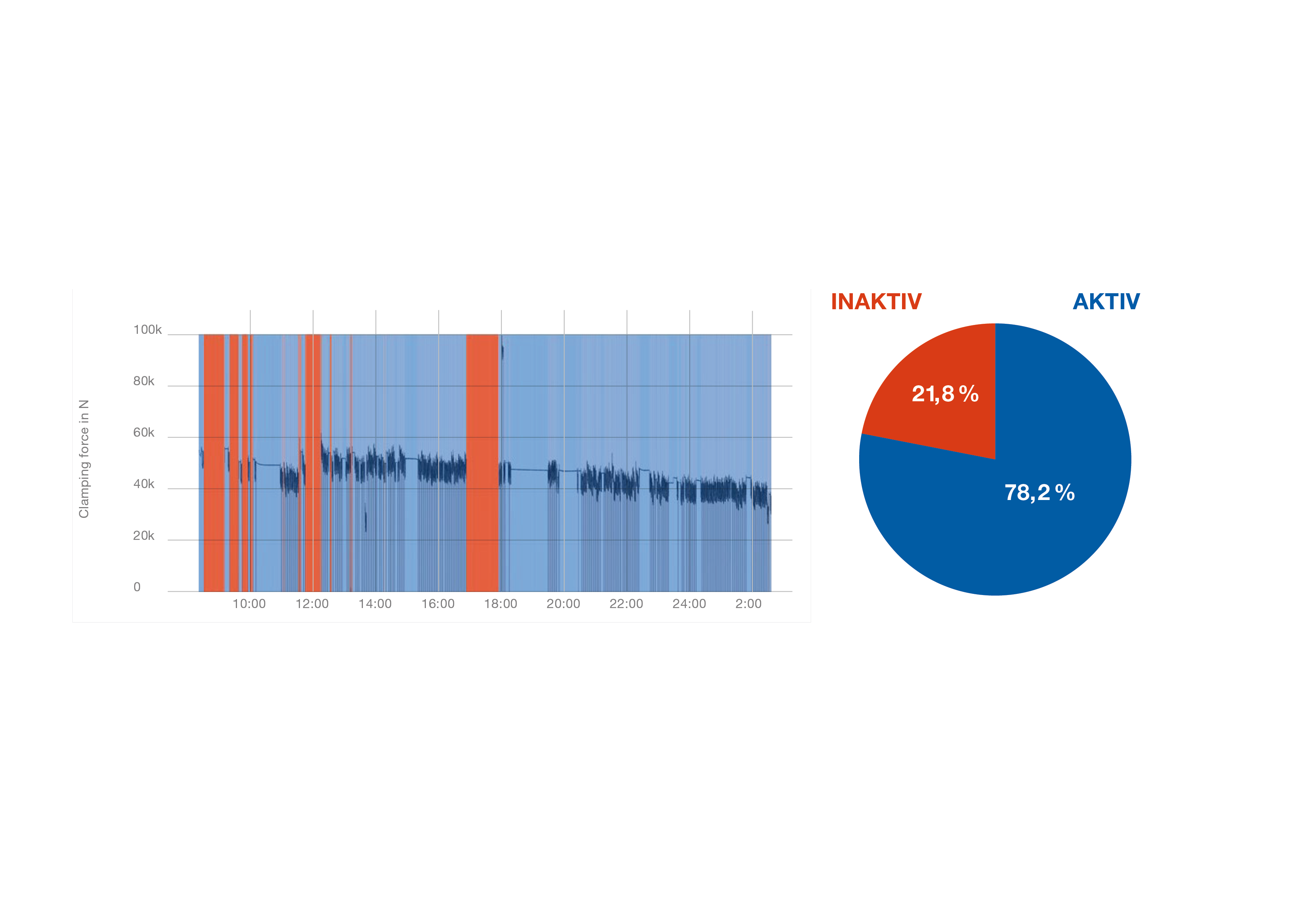

Das alles sind Fragestellungen, die Sie auch mit der iJaw beantworten können. Eine einfache Analyse zeigt Ihnen Uptime und Downtime auf. Damit können weitere Analysen auf Shopfloor-Ebene und die Optimierung starten. Gerade in Zeiten steigender Energiekosten sind die Optimierung der Produktionsprozesse ein Muss. Die iJaw macht Potenziale transparent!

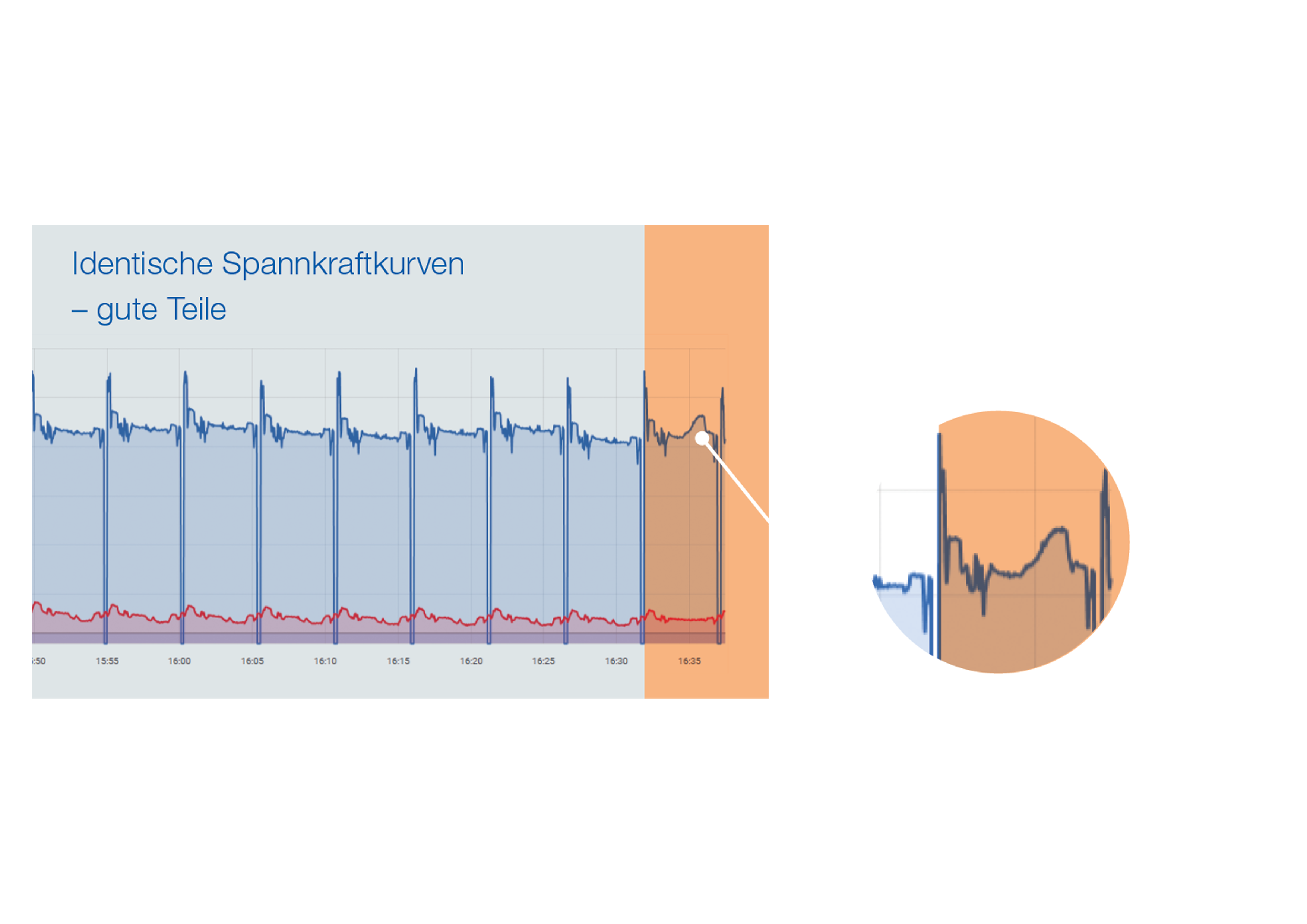

Die iJaw misst die Spannkraft zwischen Spannbacke und Werkstück in Echtzeit. Der Spannkraftverlauf ist dabei wie der Fingerabdruck des Fertigungsschritts. Jedes Bauteil hat seine eigene Signatur. Signifikante Abweichungen von Teil zu Teil in der Serienproduktion lassen auf Störungen und eine fehlerhafte Fertigung schließen. Teile mit abweichendem Fingerabdruck lassen sich schnell identifizieren. Das beschleunigt die Qualitätssicherung und reduziert Kosten.

• Erkennung von Ausschusstellen
• Aussortieren vor dem nächsten Bearbeitungsschritt spart Folgekosten

Wenn Sie dünnwandige Bauteile bearbeiten, dann kennen Sie vielleicht das Problem der Verformung bei zu hoher Spannkraft. Die iJaw hilft Ihnen, Werkstücke mit genau der erforderlichen Kraft zu spannen und so ein Verformen der Teile – und damit Ausschuss – zu verhindern.

• Spannen genau mit der richtigen Kraft
• Kein Verformen von dünnwandigen Bauteilen

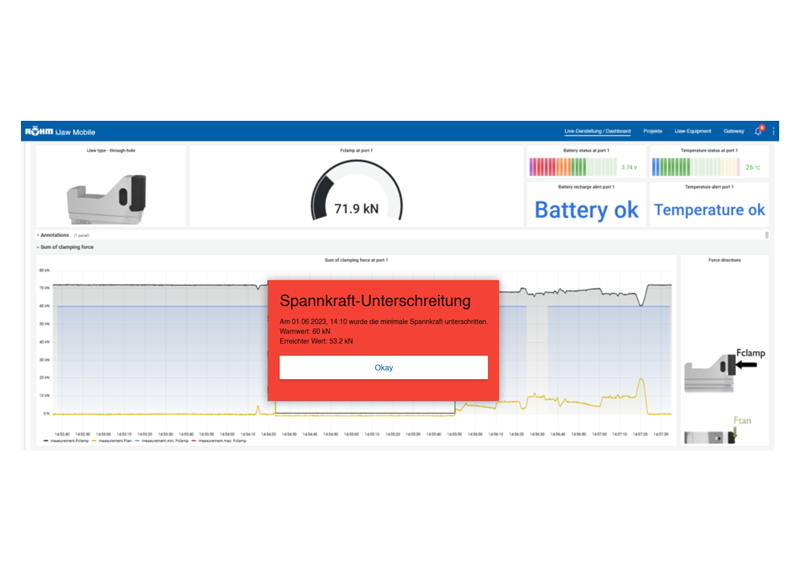

Mit der iJaw sehen Sie die beim Bearbeitungsprozess anliegenden Spannkräfte in Echtzeit. Mit Kenntnis der Minimal- und Maximalspannkräfte können Sie Alarmmeldungen einrichten, wenn die anliegende Spannkraft unter- oder überschritten wird. So bearbeiten Sie sicherer für Mensch und Material, denn Sie schützen Ihre Mitarbeiter und vermeiden kostspielige Unfälle.

Erfüllung der Nachweispflicht

Mit der iJaw können Spannkräfte gemessen und archiviert und damit dokumentiert werden. Zu einem beliebigen Zeitpunkt nach der Bearbeitung kann der Herstellungsprozess nachvollzogen werden.

Durchführung von Analysen

Die Spannkraftdaten werden gespeichert und dokumentieren so den Bearbeitungsprozess. Die Herstellung kritischer Bauteile kann damit auch im Nachhinein analysiert werden. Beispielsweise zur Schadensanalyse oder zur Untersuchung von Schwachstellen in komplexen und langwierigen Herstellungsprozessen.

Ein Satz Spannbacken besteht aus drei iJaw-Backen. In der Regel reicht eine Backe mit Sensorik für das Messen, sowie die drahtlose Datenübertragung. Die übrigen Backen haben keine Sensorik. Sie sind mechanisch baugleich und verfügen über entsprechende Auswuchtmassen für perfekten Rundlauf auch bei hohen Drehzahlen.
Alle Backen haben eine Konsole, die sich mit wechselbaren Spanneinsätzen individuell bestücken und damit an die Spannaufgabe anpassen lassen. Zum Schutz gegen abrasive und heiße Späne ist die Sendeeinheit mit einem Spezialkunststoff verschlossen.

1. Konsolenbacke einstufig
2. Spanneinsatz einstufig
3. Plananlagebolzen
4. Konsolenbacke zweistufig
5. Spanneinsatz zweistufig
6. Konsolenbacke Durchgang
7. Spanneinsatz Durchgang

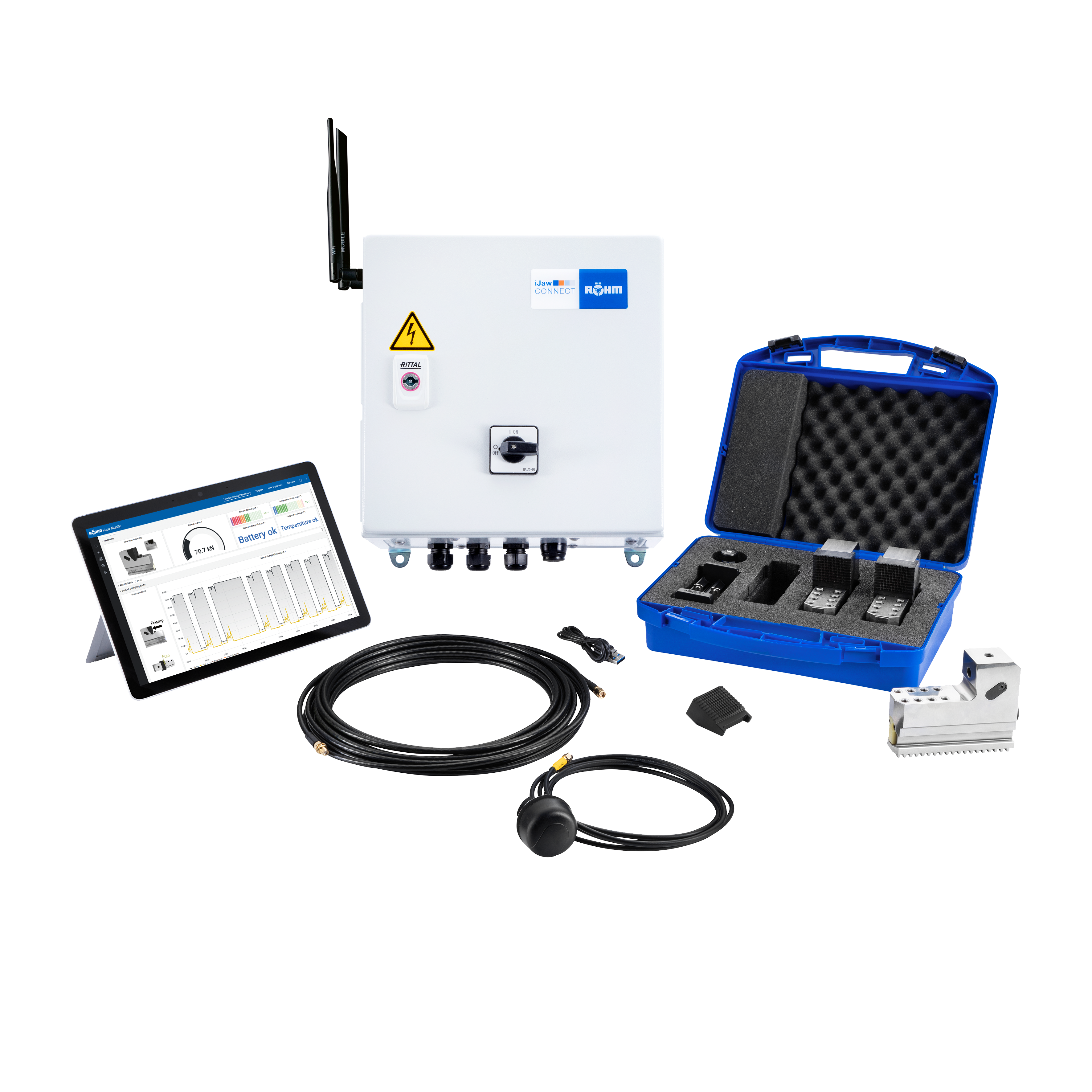

Das iJaw-System besteht aus einem Satz Backen, wovon eine den Sensor enthält. Antenne, Kabel und das Gateway iJaw Connect stellen die Datenverarbeitung und -übertragung sicher. Und das optionale Tablet dient zur Visualisierung der Daten durch die iJaw Mobile App.
