Connexion flexible, accessibilité optimale, usinage précis, manipulation aisée

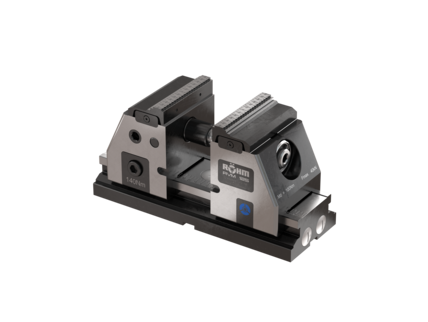

Le RVM est un dispositif de serrage fait de composants à commande mécanique manuelle sans démultiplication de force pour le serrage de tous les matériaux courants.
Son design à la fois massif et fin offre une grande stabilité et une grande accessibilité. Il convient à l'usinage en cinq axes des pièces les plus diverses en un seul serrage. Le RVM peut être utilisé sur toutes les fraiseuses courantes. Il est conçu comme un étau excentrique (étau simple).
We need your consent to load the YouTube video service. By accessing the YouTube-video, your personal data will be transmitted to the platform operator and third countries. Further information on this can be found in our privacy policy.
- Mors de serrage rapportés avec géométrie de changement rapide des mors
- Broche montée sur palier pour la génération de la force de serrage
- Mors de base massives mais fines pour un contour de perturbateur minimal
- Vis de serrage centrale pour desserrer et bloquer le mors de base fixe
- Corps de base avec échelle de mesure pour le réglage et le positionnement préalable du mors de base fixe.
- Conception ouverte facile à nettoyer
- Fermeture rapide pour desserrer la douille de la broche
- Douille filetée - forme l’unité de serrage par la force en combinaison avec la broche
- Trou fileté pour butée de pièce vissable.
LIAISON FLEXIBLE À LA TABLE DE LA MACHINE
- avec des vis à travers le rail de base (alignement possible via des coulisseaux d'ajustement)
- par un système de serrage à point zéro (pour EasyLock Ø25/M12)
- au moyen de griffes de serrage sur le contour extérieur du rail (alignement possible via des coulisseaux d'ajustage). Longueurs de rail adaptées aux systèmes de serrage à point zéro avec plaque de support 350x350mm.
et pièce à usiner
- Système de changement rapide des mors pour un changement de mors en quelques secondes.
- Très grande plage de serrage pour l'usinage de pièces de tailles et de géométries très différentes
ACCESSIBILITÉ IDÉALE GRÂCE À UN FAIBLE CONTOUR DE PERTURBATION
- Conception optimisée pour les outils : Possibilité d'utiliser des outils à serrage court ; durée de vie des outils plus longue possible grâce à de faibles vibrations
- Évacuation optimale des copeaux
- Faible hauteur de construction
USINAGE DE PRÉCISION - TRANSFÈRE LA PRÉCISION DE LA MACHINE À LA PIÈCE À USINER
- Grâce à un seul serrage, car les opérations d'usinage sur la pièce peuvent être réduites.
- Force de serrage élevée jusqu'à 80kN au total et 40kN par mors
FACILITÉ DE MANIPULATION
- Centre de serrage librement positionnable grâce à un déplacement simple sur le rail de base
- Réglage rapide de la plage de serrage grâce au système de changement rapide des mors, ce qui réduit les temps d'équipement
- Très grande plage de serrage jusqu'à 195mm pour l'usinage de pièces de tailles et de géométries très différentes
- Changement d'équipement rapide grâce à la vis de serrage rapide et à l'échelle de mesure
- Même clé pour le serrage et l'actionnement et donc un seul outil nécessaire pour l'utilisation
- Boulon de fermeture rapide pour la douille de la broche
- Facile à nettoyer
