MANDRIN D'EXTREMITE AVANT A COMMANDE PNEUMATIQUE
AVEC VERIN PNEUMATIQUE INTEGRE, CONVIENT PARTICULIEREMENT A L’USINAGE PRECIS DE TUBES LONGS. POUR LES MACHINES SANS CYLINDRE DE SERRAGE INTEGRE POUR EQUIPER ULTERIEUREMENT LES MACHINES CONVENTIONNELLES AVEC MANDRINS DE SERRAGE MANUELS.
Les mandrins d'extrémité avant à commande pneumatique LVE conviennent parfaitement à l'usinage d'extrémités de tubes, en particulier de grands et longs tubes tels que ceux utilisés dans l'extraction de pétrole ou de gaz naturel. Pour ce faire, un mandrin est monté à l'avant et à l'arrière de la broche de la machine. Cette combinaison permet d'obtenir une grande capacité d'enlèvement de copeaux et une grande précision d'usinage.
Des forces de serrage élevées peuvent être réalisées à partir d'une pression de service pneumatique de 2 bar. Ainsi, il n'est pas nécessaire de disposer d'une unité de production de pression propre, mais les installations existantes (en général 6 bar) peuvent être utilisées.
L'industrie pétrolière et l'industrie du gaz naturel sont des fournisseurs inchangés de matières premières pour l'industrie de production d'énergie et l'industrie pétrochimique. L'extraction et le traitement ultérieur de ces deux matières premières exigent une précision maximale et une sécurité maximale. Des produits techniquement sophistiqués comme le mandrin à extrémité avant à commande pneumatique avec grand passage traversant de RÖHM permettent un usinage fiable des pièces les plus diverses avec un standard de sécurité maximum.

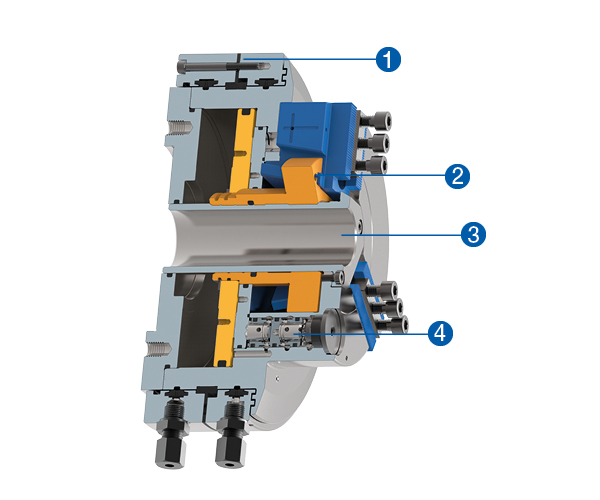

1: Anneau flottant immobile pour la transmission de l'air comprimé
2: Grande capacité de charge grâce au système de crochets à clavette
3: Grand passage traversant pour le serrage creux et partiellement creux
4: Double clapet anti-retour pour maintenir la force de serrage sous rotation
LVE
Mandrin de serrage de force avec vérin pneumatique intégré pour le serrage de brides, de barres et de tubes, surtout sur les machines sans vérin de serrage intégré.
à partir de 2 bar de pression de service
Ø 125 à 315
LVE AVEC GRAND PASSAGE TRAVERSANT
LVE avec grand passage traversant
Mandrin à serrage de force avec passage traversant extra-large et vérin pneumatique intégré pour le serrage de tubes de grande taille et de grande longueur, par exemple dans l'industrie pétrolière et gazière
en option : Dispositif de contrôle de la pression
en option : Course rapide et de serrage
à partir de 2 bar de pression utile
