Mordazas de doble amarre CN

para la sujeción simultánea de dos piezas con hasta 40 kN, sujeción centrada

Los tiempos de equipamiento y de ciclo son los factores críticos, especialmente en la producción en serie. Debido a la sujeción doble, las mordazas compactas dobles CN de RÖHM están predestinadas para el mecanizado racional. Dos garras de sujeción móviles y una garra central fija permiten conseguir una alta precisión de repetición de 0,01 mm, así como una fuerza de sujeción constante en cada proceso de sujeción.

La garra de sujeción móvil se aplica en la pieza girando el husillo hacia la derecha con la manivela y se mantiene con aprox. 1 kN (función de tercera mano). Al seguir girando la manivela, la otra garra de sujeción móvil se aplica en la pieza y se fija. Seguidamente se va estableciendo la fuerza a través del husillo mecánico. Con la ayuda de muelles de compensación se compensan diferencias de medidas de hasta ±3 mm entre la pieza I y la pieza II.

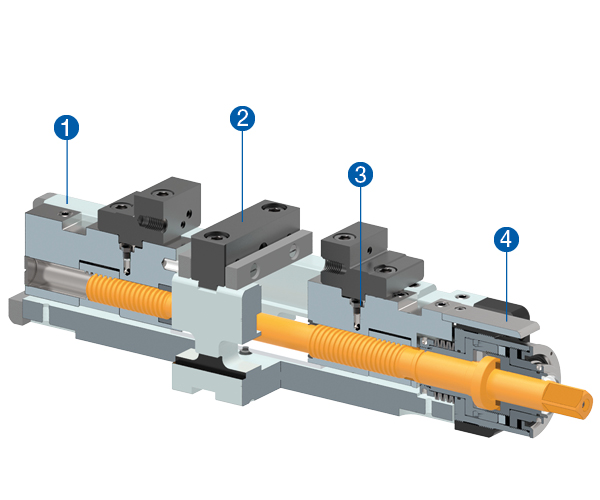

1: Cuerpo base de acero y todas las guías templadas y rectificadas por todos los lados

2: Retirando la garra central se puede realizar una sujeción centrada

3: Boquillas de engrase montadas en ambos lados para reducir el desgaste de la guía y del husillo

4: Protección contra virutas en cada posición de sujeción


RKD-M

sin multiplicador de fuerza, para la sujeción con una mayor pretensión con una fuerza de sujeción constante y una elevada precisión de repetición, hasta 40 kN y carrera de sujeción de 50 mm por garra.

Más información en la eShop

RKD-M con multiplicador de fuerza

con multiplicador de fuerza para el ajuste previo de la fuerza de sujeción para piezas sensibles, hasta 40 kN y carrera de sujeción de 50 mm por garra.
Bajo consulta
