Conexión flexible, accesibilidad óptima, mecanizado preciso, manejo sencillo

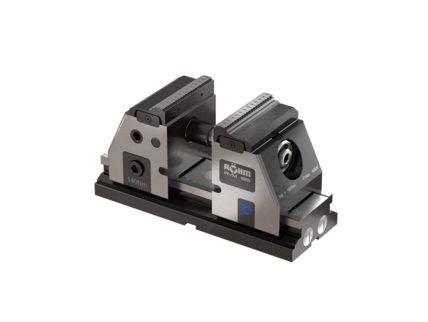

La RVM es una pinza con accionamiento mecánico manual sin multiplicación de fuerza para la sujeción de piezas de todos los materiales usuales.
Su diseño macizo, a la vez que esbelto, ofrece una excelente estabilidad y accesibilidad. Es apropiada para el mecanizado en cinco ejes de las piezas más diversas con una única sujeción. La RVM se puede utilizar en todas las fresadoras corrientes. Está diseñada como pinza acéntrica (pinza de sujeción simple).
We need your consent to load the YouTube video service. By accessing the YouTube-video, your personal data will be transmitted to the platform operator and third countries. Further information on this can be found in our privacy policy.
- Moridientes intercambiables con geometría de cambio rápido
- Husillo apoyado para la generación de la fuerza de sujeción
- Garras base macizas, pero esbeltas, para un contorno de interferencia mínimo
- Tornillo tensor central para desbloquear y bloquear la garra base fija
- Cuerpo base con escala de medición para la regulación y el posicionamiento previo de la garra base fija
- Diseño abierto que facilita la limpieza
- Cierre rápido para soltar el casquillo del husillo
- El casquillo roscado forma en combinación con el husillo la unidad de sujeción automática
- Agujero roscado para un tope de pieza atornillable
CONEXIÓN FLEXIBLE A LA MESA DE MÁQUINA
- con tornillos a través del riel base (posibilidad de alineación a través de tuercas correderas de ajuste)
- a través de un sistema de sujeción de punto cero (para EasyLock Ø25/M12)
- mediante garras tensoras en el contorno exterior del riel (posibilidad de alineación a través de tuercas correderas de ajuste). Longitudes de riel apropiadas para sistemas de sujeción de punto cero con placa de soporte de 350x350 mm.
y pieza
- Sistema de cambio rápido de mordazas para el cambio de mordazas en cuestión de segundos
- Rango de sujeción muy amplio para el mecanizado de piezas de los tamaños y las geometrías más diversos
ACCESIBILIDAD IDEAL GRACIAS AL REDUCIDO CONTORNO DE INTERFERENCIA
- Diseño optimizado para las herramientas: permite utilizar herramientas con una sujeción corta, lo que permite alcanzar una vida útil más larga de las herramientas al reducir las vibraciones
- Evacuación óptima de las virutas
- Altura constructiva reducida
MECANIZADO PRECISO - TRANSMITE LA PRECISIÓN DE LA MÁQUINA A LA PIEZA
- Con una sola sujeción, dado que se pueden reducir las operaciones de mecanizado en la pieza
- Fuerza de sujeción elevada de hasta 80 kN en total y 40 kN por mordaza
FACILIDAD DE MANEJO
- Centro de sujeción con posibilidad de posicionamiento libre gracias al desplazamiento sencillo en el riel base
- El ajuste rápido del rango de sujeción mediante el sistema de cambio rápido de mordazas de sujeción reduce los tiempos de preparación
- Rango de sujeción muy amplio de hasta 195 mm para el mecanizado de piezas de los tamaños y las geometrías más diversos
- Cambio de equipo rápido mediante tornillo tensor rápido y escala de medición
- Se utiliza la misma llave para el apriete y el accionamiento, por lo cual solo se necesita una herramienta para el manejo
- Perno de cierre rápido para el casquillo del husillo
- Fácil de limpiar
