Interfaz de cambio RESK
para la conexión de unidades de mecanizado intercambiables en máquinas herramienta grandes y centros de mecanizado
El cabezal de sujeción incorporado RESK es una interfaz de uso universal para la conexión horizontal y vertical sencilla y rápida de componentes de máquina en un espacio constructivo mínimo, por ejemplo, en cabezales de fresado, mesas de máquina y herramientas de conformación. Convence por sus elevadas fuerzas de entrada, su construcción extremadamente compacta y su alta seguridad en el proceso.
La interfaz está compuesta por dos elementos: el cabezal de sujeción incorporado, que se monta en el lateral de la máquina y es abastecido desde allí con aceite hidráulico, y el anillo adaptador, que está enroscado en el lado de la herramienta. Se ofrece una llave de montaje apropiada para montar los anillos adaptadores.
Podrá encontrar las dimensiones exactas para sus planos en nuestra tienda.

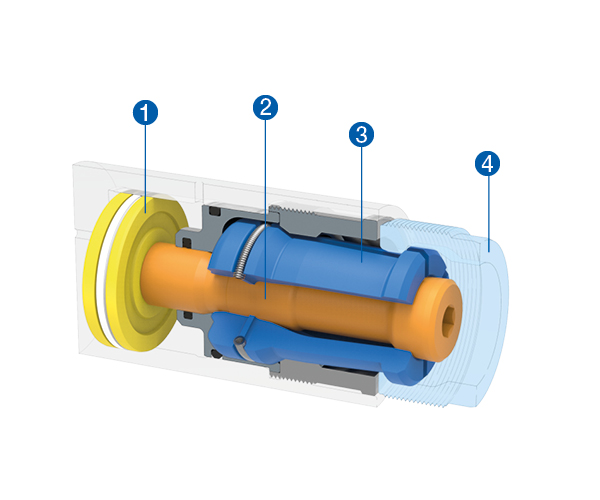

1: Émbolo hidráulico compacto para sujetar y aflojar
2: Barra de tracción con recubrimiento de DLC
3: Pinza portapiezas con autorretención mecánica
4: Anillo adaptador para la instalación en el elemento de montaje a sujetar
Cabezal de sujeción incorporado
para la conexión de unidades de mecanizado, herramientas y portapiezas; tamaños: 30, 50; hasta 50 kN
Anillo adaptador
para la conexión de unidades de mecanizado, herramientas y portapiezas en el lado opuesto del cabezal de sujeción incorporado RESK; tamaños: 30, 50; hasta 50 kN
