Außenring ohne Bund

Das einreihige Standard-Lager kann für leichte bis mittelschwere Anwendungen eingesetzt werden und ermöglicht eine einfache, kostengünstige Lösung.

Vorteile:

• Kegelbohrung-Schlagtoleranz von 0,5 My bis 1,5 My
• Breites Angebot an Größen mit einer Bohrung ab 25mm
• Qualität nach den ISO 9000 Normen gewährleistet
• Werkstoffe höchster Qualität

Außenring mit Bund (Typ C)

Die Ausführung mit Bund ermöglicht durch die glatte Bohrung des Gehäuses eine einfache und genaue Lösung.

Vorteile:

• Kegelbohrung-Schlagtoleranz von 0,5 My bis 1,5 My
• Breites Angebot an Grüßen mit einer Bohrung ab 25mm
• Qualität nach den ISO 9000 Normen gewährleistet
• Werkstoffe höchster Qualität für die Lager.

Mit Vorlastfedern (Typ P)

Dieses einreihige Lager hat einen verbreiterten Aussenring, der eine Anzahl von Federn enthält. Es wird in Verbindung mit einem einreihigen oder zweireihigen Lager eingebaut.
Da der Aussenring in seiner Führung im Gehäuse frei gleiten kann, ist durch die Federkraft eine gleichbleibende Vorspannung der Lagerung gewährleistet. Wärmedehnungen durch Temperaturschwankungen bleiben somit ohne Einfluss.

Vorteile

• Ihren besonderen Anforderungen entsprechend fachmännischer Konstruktions- und Fertigungsservice
• Konkurrenzfähige Lieferfristen für die meisten Größen

Außenring mit Bund (Typ G)

Zweireihige Lager haben in etwa die doppelte Kapazität des entsprechenden einreihigen Lagers. Sie werden deshalb bei stärker belasteten Anwendungen eingesetzt.

Die ebene Außenfläche ermöglicht es, dieses Lager ‘gleitend’ einzubauen, um Wärmedehnung auszugleichen. Somit kann es ein P-Lager ersetzen, falls zusätzliche Radialkräfte aufgenommen werden müssen.

G-Lager können als zweireihige Lager in Ausführung GE voreingestellt geliefert werden. Durch einen Distanzring - der zwischen die beiden Innenringe eingepasst wird - kann das Lager mit Vorspannung oder Spiel versehen werden. Die Wahl der Einstellung ist abhängig von verschiedenen Faktoren, wie Geschwindigkeit, Schmierung, Belastung etc. Die Breite des Distanzringes wird vor Auslieferung des Lagers individuell eingestellt.

Bei Fragen sprechen Sie uns bitte an!

Wichtiger Hinweis: Bei zweireihigen Lagern ist die Bohrung des hinteren Innenrings (Markierung ‘B-Laufbahn’) 0,002 bis 0,004mm grösser als die Bohrung der ‘A’-Laufbahn. Dies ertweitert den Sitz der Passung und erleichtert das Einstellen des Lagers.

Außenring mit Bund (Typ H)

Zweireihige Lager haben in etwa die doppelte Kapazität des entsprechenden einreihigen Lagers. Sie werden deshalb bei stärker belasteten Anwendungen eingesetzt.

Dieses zweireihige Lager hat einen Aussenring mit Bund, der die Spindel axial fixiert. Somit kann die Bearbeitung des Gehäuses und der ganzen Baugruppe vereinfacht werden.
H-Lager können als zweireihige Lager in Ausfährung HE voreingestellt geliefert werden. Durch einen Distanzring - der zwischen die beiden Innenringe eingepasst wird - kann das Lager mit Vorspannung oder Spiel versehen werden. Die Wahl der Einstellung ist abhängig von verschiedenen Faktoren, wie Geschwindigkeit, Schmierung, Belastung usw. Die Breite des Distanzringes wird vor Auslieferung des Lagers individuell eingestellt.

Bei Fragen sprechen Sie uns bitte an!

Wichtiger Hinweis: Bei zweireihigen Lagern ist die Bohrung des hinteren Innenrings (Markierung ‘B-Laufbahn’) 0,002 bis 0,004mm grösser als die Bohrung der ‘A’-Laufbahn. Dies ertweitert den Sitz der Passung und erleichtert das Einstellen des Lagers.

Produktinformation
GAMET BEARINGS

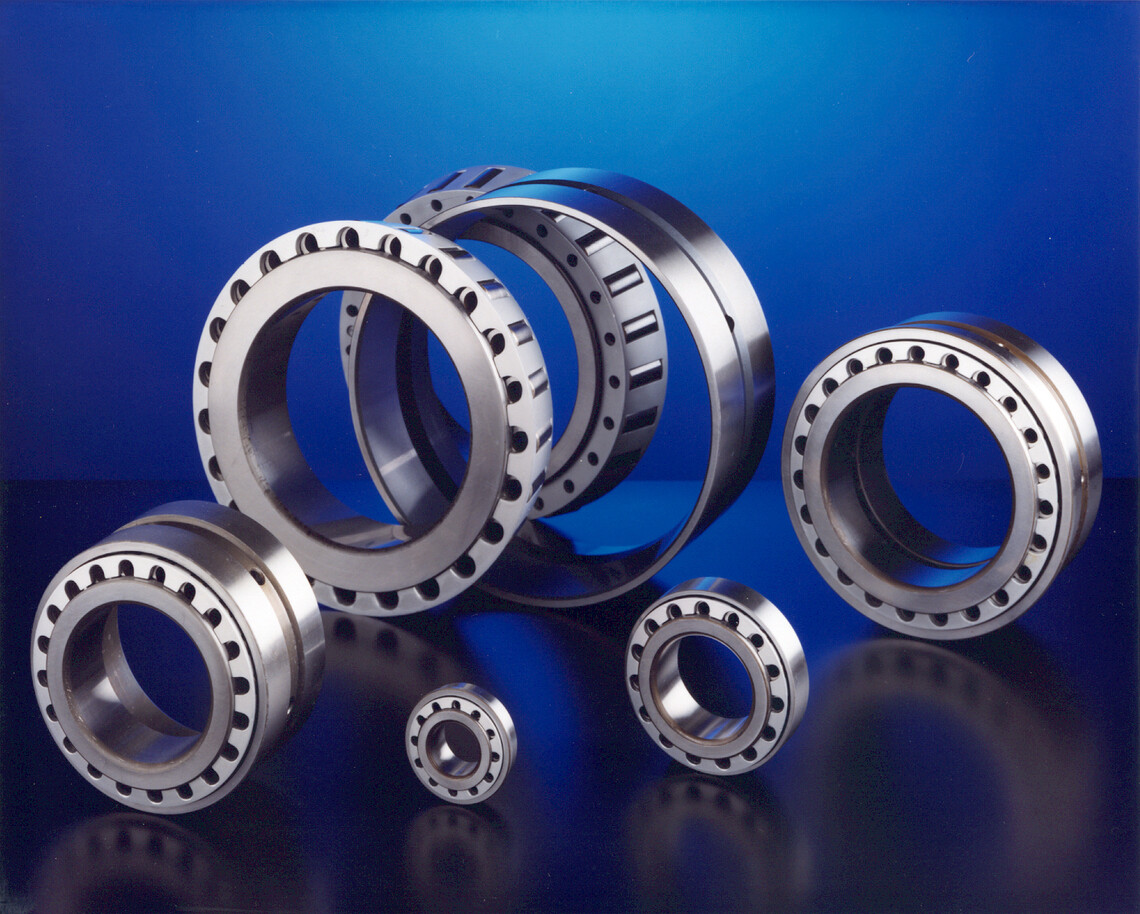

Präzisionskegelrollenlager

deutsch
